Palet taşıyıcıları, takoz sayısı ve kadron aralıklarını düzenleme
Üç taşıyıcı ve dokuz takoz başlangıcından farklı bir palet oluşturun; destek sayısını, parça ölçülerini ve boşlukları kontrol edin.

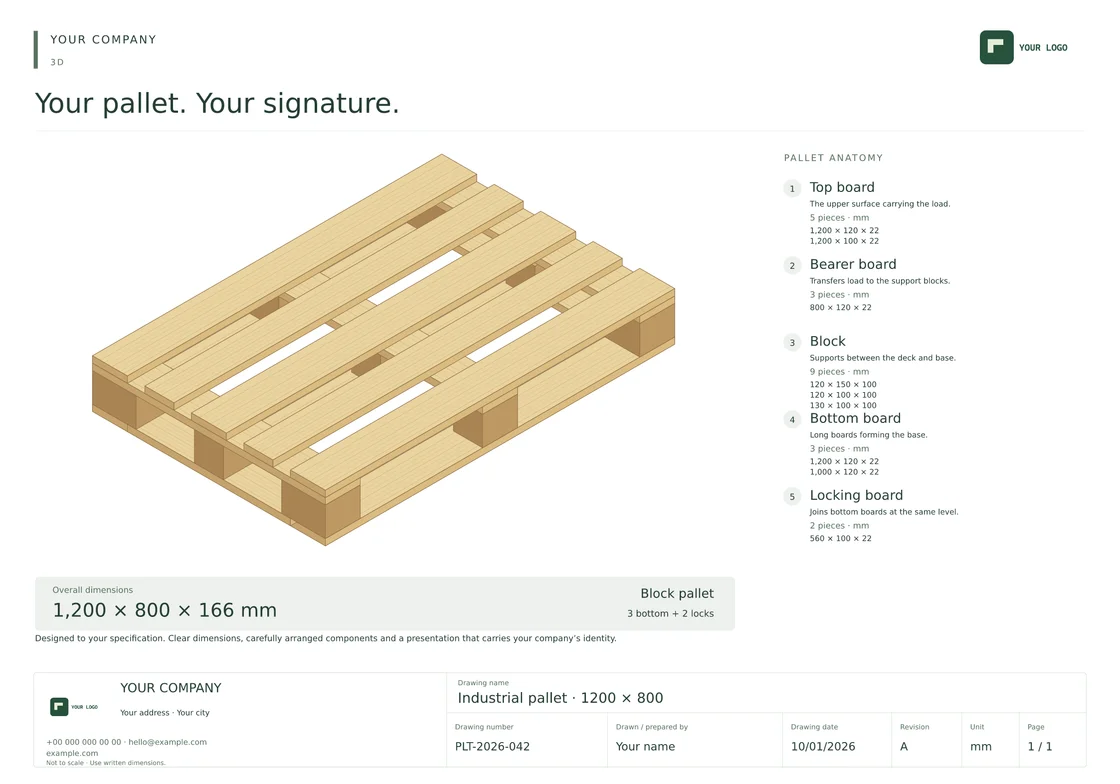

Taşıyıcı tahta, takoz ve üstteki kadron aynı parça değildir. Önce hangi elemanı değiştirmek istediğinizi belirleyin. Yeni takozlu palet varsayılan olarak 3 taşıyıcı ve 9 takozla başlar; özel üretimde bu adetler değiştirilebilir.
Taşıyıcı başına takoz sayısı
Örneğin her birinde dört takoz bulunan beş taşıyıcı düzeni toplam yirmi takoz gerektirir: 5 × 4 = 20. Taşıyıcı sayısıyla taşıyıcı başına takoz sayısını birlikte belirleyin. Sonra takozların gerçekten desteklediği tahtaların altında kaldığını üstten ve yandan inceleyin. Bu örnek bir adet hesabıdır, taşıma kapasitesi tavsiyesi değildir.
Elle taşımadan önce ölçüyle ilerleyin
Parçanın konumunu göz kararı sürüklemek yerine mevcut sayısal konum ve aralık alanlarını kullanın. Çizimde düzenleme alanını büyütün. Düzenlediğiniz elemanın yönüne dikkat edin; bir eksendeki hareket diğer eksendeki hizayı değiştirmemelidir. Eşit dağıtma, bütün aralıkların eşit olmasını istediğiniz durumda yararlıdır.
Kadron uzunluğu paletle aynı olmak zorunda mı?
Üstte kullanılan kadron ayrı bir tasarım elemanıdır. İhtiyaca göre paletten daha uzun veya kısa olabilir. Uzunluğu değiştirince iki uçtaki çıkıntıları ve ortalamayı kontrol edin. Palet dışına uzanan parçaların taşıma ve paketleme koşullarına uygunluğunu üretici belirlemelidir.
Son kontrolü üç görünümde yapın
- Üstten: desteklerin konumu ve aralıklar.
- Yandan: takozların, taşıyıcıların ve alt tahtaların temas yerleri.
- 3D döndürme: dışarı taşan uçlar ve alttaki elemanlar.
Çizimi yeni bir adla kaydedip teknik çıktıda parça adedi ve ölçülerini tekrar kontrol edin. Mevcut bir şablonu değiştirdiğinizde müşteriye eski revizyonu göndermemeye dikkat edin.
